WMS是整個智能倉儲中的大腦和中樞，主要作用就是思考和運算。WMS倉庫管理系統目的是獨立實現倉儲管理各種功能：收貨、存貨管理、任務處理、分揀和配送控制。WMS將關注的焦點集中于對倉儲執行的優化和有效管理，從而有效提高生產企業的倉庫的執行效率和生產率。同時隨著業務和環境的變化，WMS也在逐步的往倉庫的上游和下游的管理去衍生。

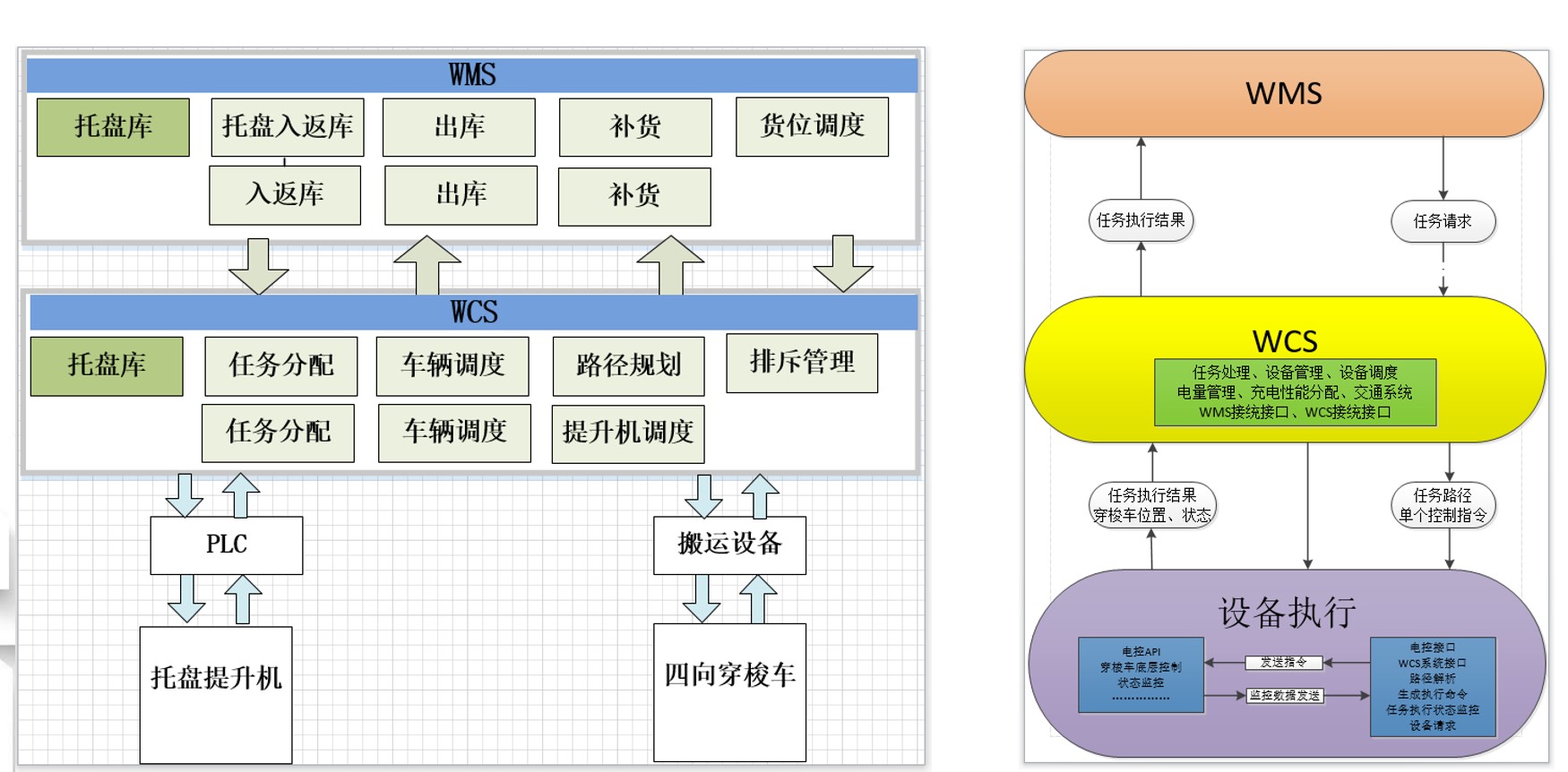

WCS是介于WMS系統和PLC系統之間的一層管理控制系統。一方面，它與WMS系統進行信息交互，接受WMS系統的指令，并將其發送給PLC系統，從而驅動自動化設備發生動作，另一方面，它將PLC系統的狀態及數據實時反映在界面上，并提供對PLC系統和輸送線的手動調試接口。
PLC(底層控制設備）是整個物流過程中硬件的驅動平臺，與WCS緊密結合，完成各種業務邏輯的執行。
在高度自動化的倉庫中，WCS的使用，節約了大量的人力物力時間，能夠高效、快速、準確的完成上級系統下發的任務，為企業的快速工作響應提供了保障。
WCS系統的整體架構采用四層結構自上至下進行構建，分別為應用層、服務層、功能層和數據層。
應用層：應用層負責用戶界面的呈現和數據信息的顯示，以及部分控制功能的入口，不對業務邏輯或數據操作進行處理。應用層主要針對UI進行設計和客戶端開發，實現用戶和業務流程及后端數據的接入及交互。
服務層：與設備建立通訊，需要搭建PLC通訊服務，完成PLC狀態信息的讀取和操作指令的寫入；數據庫訪問服務完成系統內部管理和控制信息的記錄及讀??；可視化看板的實現需要具備資源文件讀寫和加載服務；WCS與外部上層管理系統（WMS、ERP、MOM、MES 等）或控制系統（PDA、RFID、PAD、LED等）進行信息交互和指令下達，通過外部系統接口完成服務。
在任務分解過程中，結合設備和現場物流環境的特點，將堆垛機、傳輸線、AGV的任務作為一個完整任務的三個獨立單元，根據實際情況進行組合和協調。服務層以PLC通訊服務作為基礎，針對具體功能流程服務進行自主開發，包括PLC通訊、路徑規劃、任務生成和分解、入庫單據服務、庫位存儲服務、電子標簽服務等功能。
功能層：結合具體的業務邏輯，針對特定的設備任務進行操作，負責對訪問服務調用的數據模型進行處理，完成數據的管理和應用功能的實現。該層主要完成核心業務功能，同時將設備控制動作進行串聯，完成設備與軟件功能的交互，針對不同的功能需求進行邏輯處理和指令響應。 數據層：針對PLC狀態點進行數據采集，創建持久化的數據模型，供服務訪問和功能調用。針對數據庫對象實體進行存儲和管理，完成編程對象和數據庫表之間的映射。數據層是系統數據訪問與操作的接口，包括數據庫存儲和資源文件的存儲等。數據庫采用SQL Server搭建，并利用Redis進行緩存和遠程字典服務。針對兩種數據庫的操作進行通用化封裝，形成數據庫操作組件，供各個功能模塊進行調用。 WCS系統與上位系統對接，實現設備智能調度與控制管理，主要功能包括任務管理、設備調度、設備監控、物流監控、故障提示、運行記錄等。 1、與倉庫內系統對接，實現倉庫內信息交互。對于制造業而言，WCS系統經常需要對接WMS倉儲系統、MES生成執行系統、ERP系統等主要企業管理軟件。WCS系統在整個企業信息流中屬于最底層的執行層系統，它需要向上獲取上層系統的指令，指導倉庫作業。 2、流程平穩對接現場自動化設備。WCS系統不是直接同硬件設備進行對接，而是通過通訊協議和硬件設備的底層PLC進行對接，進而控制設備的前進、后退等動作。WCS系統一般對接的硬件設備有：堆垛機、四項車、AGV小車、料箱車、輸送線、機械臂、貼標機、外形檢測光幕、點數機、讀碼器等。 3、倉庫現場監控，反饋設備狀態。WCS系統相當于倉庫現場的監控器，它能直觀準確地獲取立體倉庫內所有硬件設備的狀態、位置、預警狀態、以及執行任務情況。一般而言WCS系統內置三維監控系統，此系統能夠更直觀地將倉庫現場情況，利用可視化的形態展示在倉管員面前。 4、WCS系統安全功能。安全對于自動化倉庫而言是重中之重，WCS系統必須在功能設計上的各個方面注意保證設備安全、倉庫內產品安全、設備防碰措施、路徑規劃等問題，全方面提高自動化立體倉庫的安全水平。
WCS與WMS
WMS在倉庫管理中的作用：
（1）可規劃好商品的擺放位置，提升倉庫利用率，便于揀貨人員找貨。
（2）可以記錄庫內的作業變化，以及貨物的收發情況，并通過數據接口將信息傳遞給上游的ERP及下游的接收部門，形成完整的信息閉環，打破信息孤島。
（3）系統可根據任務給出指導性路徑，避免揀貨人員無效找尋，提高了時間內的揀選量和準確度。
（4）系統支持自動補貨，通過自動補貨算法，不僅確保了存貨量，也提高倉儲空間利用率，降低貨位蜂窩化現象。
WCS在倉庫管理中的作用：
（1）自動化管理生產線。
（2）實時監控產線動態。
（3）自動分配WMS軟件的生產任務。
（4）多線程處理，高效運行。
